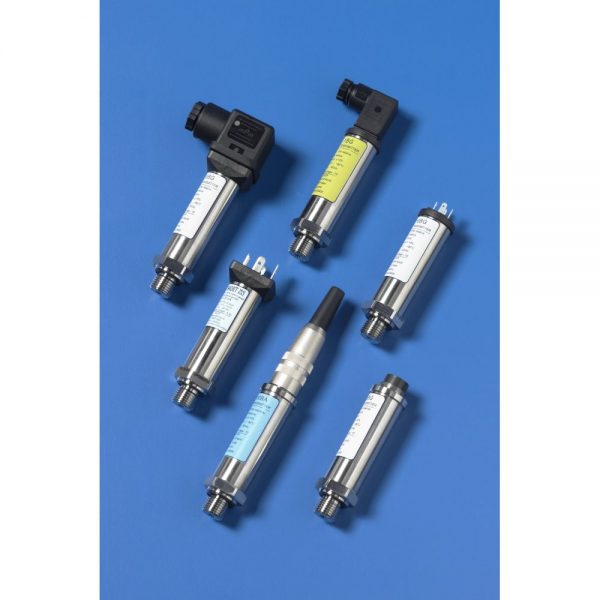

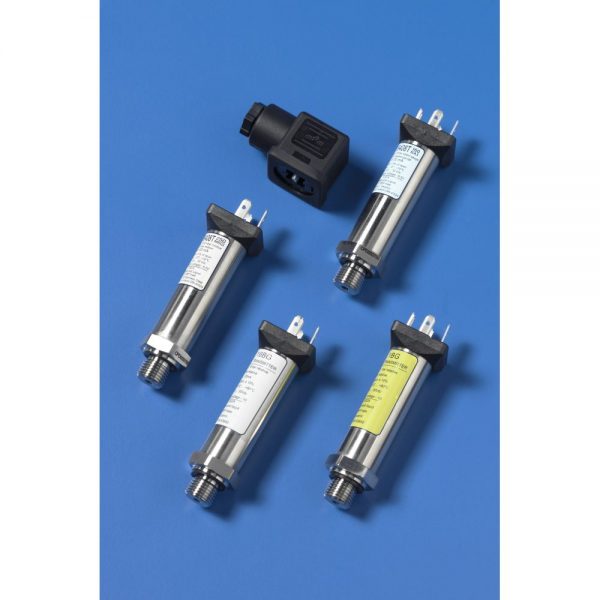

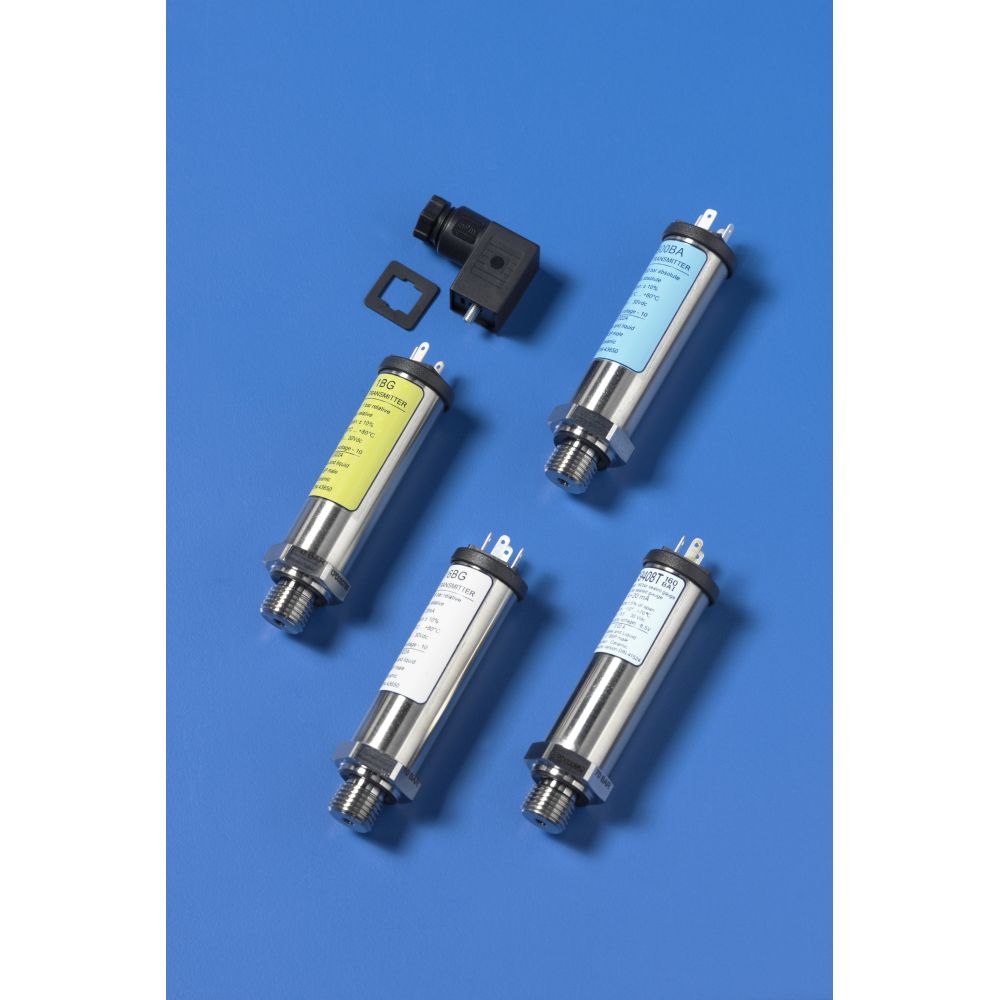

HD3604T/HD36V4T系列压力变送器

HD3604T/HD36V4T系列压力变送器

压阻式压力变送器

输出信号:4…20mA、0…5V、0…10V、1…5V

绝压测量,表压测量

高精度

全不锈钢材质


HD36系列的压力变送器带微处理器,HD3604T系列输出电流(4...20mA)信号和HD36V4T系列输出电压(0...5V、1...5V0...10V)信号。压阻式传感器是绝缘的,可以测量气体和液体压力。
测量的压力是相对大气压而言的,测量范围100mbar到600bar可选。
压力变送器的外壳是不锈钢的,直径20mm,防护传感器和电子元件:连接压力系统时,需要一个22mm的六角紧扣环的1/4"BSP螺纹连接。
电气连接,需要DIN43650A公接头。这些连接头都配有一个三角或四角的内螺纹插口引线孔。
该系列所有型号的变送器出厂时都经过校准,用户不需要再校准,可以直接使用;而且微处理器主板可以记录传感器的响应曲线和校正非线性。HD3604T和HD36V4T系列压力变送器可以连接DO9404或HD2601V.1。

  技术参数:

技术规格

备注

输出信号

4...20mA

HD3604T×BG系列

0...5V

HD36V4T×BG1系列

1...5V

HD36V4T×BG2系列

0...10V

HD36V4T×BG3系列

测量范围

100, 200, 400, 600 mbar ,1, 2.5 bar

4, 6, 10, 16, 25, 40, 60, 100, 160, 250,

400 and 600 bar relative

过压

满量程的2

传感器

压阻式

接触介质材质

17-4PH

介质

气体或液体

操作温度

-40...125

满量程100200mbar时:-20...80

供电

10...30Vdc

15...30Vdc

HD36V4T×BG3系列,输出0...10Vdc

功耗

<4mA

电压输出的系列

精度

≤±0.25%F.S.

温度影响

±1%满量程±1%补偿

100℃范围内

机械稳定性

<0.1%F.S.

106循环0...f.s.之后

响应时间

5ms

过程连接

1/4"BSP阳螺纹

电气连接

阳接头 3 or 4 poles DIN 43650A

+阴接头DIN 46350A

尺寸

20mm

30mm的型号最大到2.5Bar

L=100mm

含外壳

L=105mm:量程400600mbar1bar系列型号

外壳材质

AISI304不锈钢

重量

100

220克:量程400600mbar1bar系列型号

负载电阻

RLmax= 6361a 24Vdc

RLmax =(Vdc - 10)/22mA

HD3604T电流输出信号4...20mA系列

RL10kΩ

HD36V4T电压输出信号系列

防护等级

IP65

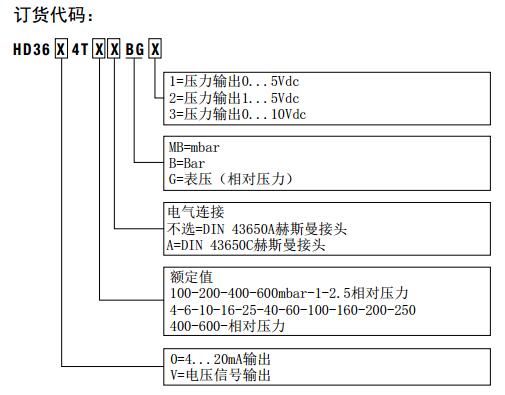

正确安装
