HD2004T|HD20V4T系列压力变送器

HD2004T|HD20V4T系列压力变送器

压阻式压力变送器

输出信号：4...20ma,0...5v,1...5v,0...10v

绝压测量，表压测量

满量程可自己调节，通过按键

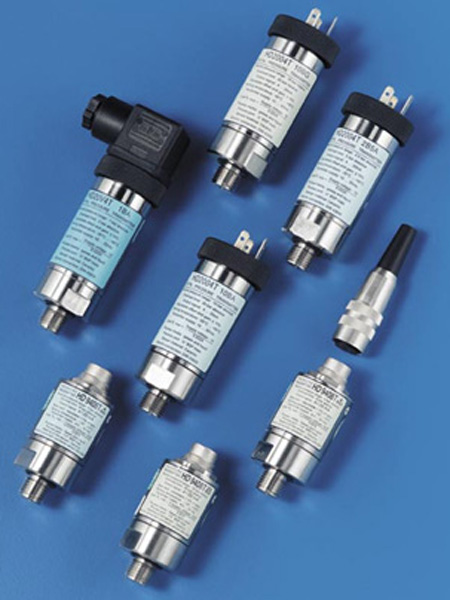

产品图片1
HD2004T和HD20V4T系列的压力变送器带微处理器，HD2004T系列输出电流（4...20mA）信号和HD20V4T系列输出电压（0...5V、1...5V、0...10V）信号。
敏感元件由陶瓷膜片上的压阻式电阻的跳线组成。压力变化时，膜片的弯曲与桥电阻变化成线性。
压力变送器的外壳是不锈钢的，直径30mm，防护传感器和电子元件：连接压力系统时，需要一个1/4"BSP螺纹接头；电气连接时，3或4针快插头连接和DIN 43650插座连接。

   技术参数：

输出信号

电流信号

4...20 mA (HD 2004T...)

电压信号

0...5V (HD 20V4T... 1), 1...5V (HD 20V4T... 2),0...10V (HD 20V4T... 3)

压力范围

200, 400,600 relative mbar

1, 2.5, 4, 6, 10, 16, 25, 40, 60, 100, 160,250, 400 和 600 absolute bar

1, 2.5, 4, 6, 10, 16, 25, 40, 60 relative bar

*大过压

250bar

额定值的2倍

400bar

750bar

600bar

750bar

传感器

压阻式

接触液体的材质

铝

接触膜片的流体

气体或液体

操作温度

-30℃...80℃

供电

10...30Vdc（0...10Vdc输出的电压为15...30Vdc）

精度（线性、滞后性和重复性）

≤±0.25%F.S.

温度变化灵敏性（@25℃）

≤±0.008%满量程:0到70℃ ,≤±0.012%满量程:...30到0℃和70到80℃

温度变化零点灵敏性（@25℃）

≤±0.04%满量程

过程连接

¼”BSP male

电气连接

3/4 pole faston 公接头

+ DIN 43650A 母接头

材质

AISI 304不锈钢

尺寸

Ø 30x100 mm （含DIN 43650接头）

重量

190 g

负载电阻HD2004T系列

RLmax= 636 Ω a 24 Vdc,RLmax= (Vdc ... 10)/22mA

负载电阻HD20V4T系列

RL≥10kΩ

响应时间

5ms（63%）

防护等级

IP54
