HD988TR1.I Pt100温度变送器
Pt100温度变送器-导轨安装
温度变送器
Pt100输入
反极性保护
量程可任意设定
-200...650℃可调
可选LCD显示
HD988TR1-I:4...20mA/20...4mA温度隔离变送器,可配2或3线制Pt100传感器,测量范围-200...+650℃ ,*小幅度范围25℃,35mmDIN连接,1个模块。

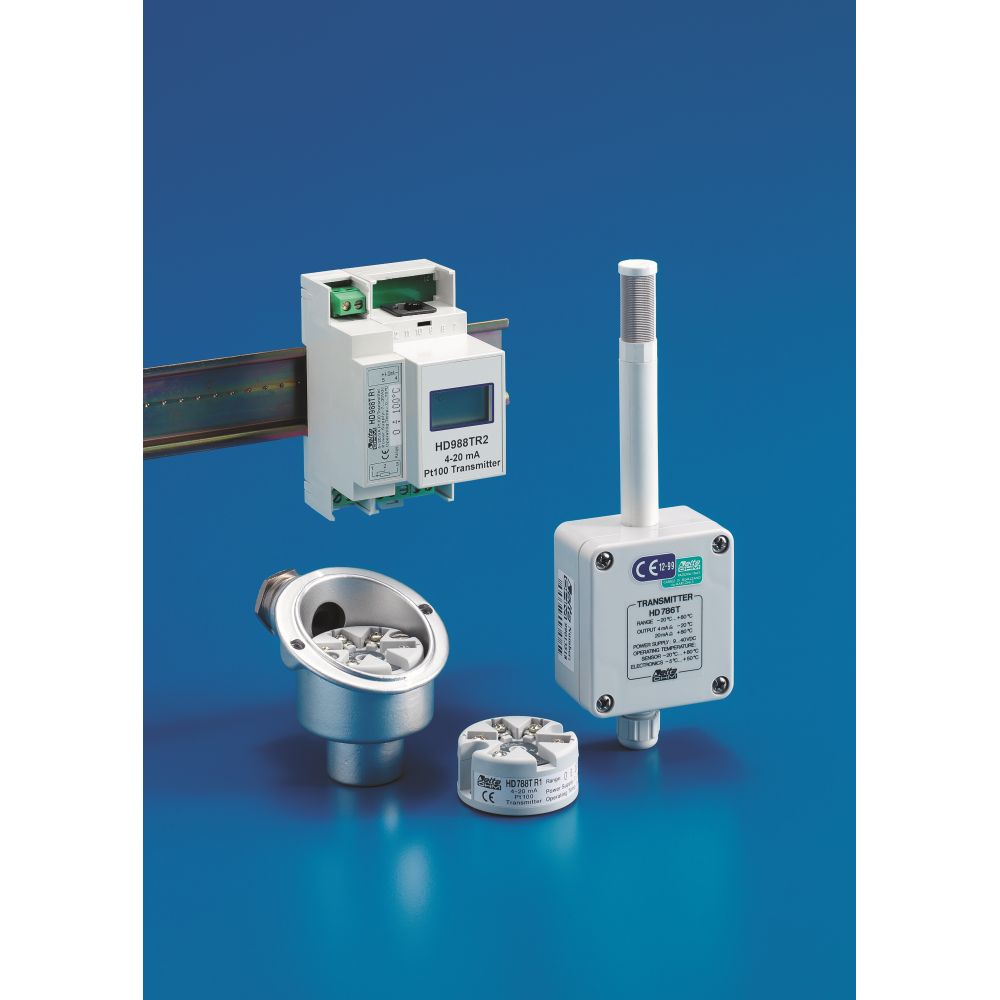

HD788TR1、HD788TR1-I、HD786TR1、HD988TR1、HD988TR1-I和HD988TR2是与Pt100铂金温度传感器配合使用的配备微处理器的4...20 mA变送器。这些变送器把Pt100传感器的温度变化(100Ω@0℃)转变成在4...20 mA范围内两根导线的线性电流信号。数字线性化使得高精度和高稳定性成为现实。用户可以在这个温度范围内设置4...20mA信号输出(或4...20mA),*小设置为25℃;而且不需要调整跳线、电位器、软件等其他部件,只需简单地摁下操作键就可以了。大屏幕LED显示屏可以显示**警报情况,例如温度*出设定范围、传感器损坏或短路,也有利于用户操作使用。HD788TR1-I和HD988TR1-I的4...20mA信号输出和Pt100输入是电隔离的。这些变送器具有反极性保护的功能。HD 788TR1和HD788TR1-I是专为装有DIN B连接头而设计的,HD988TR1、HD988TR1-I和HD988TR2则适合于35mmDIN连接。HD988TR2不仅有4...20mA信号输出,还配有3.5位数字显示屏(高10mm),可以清晰的显示所测温度。HD786TR1是壁挂式安装。
技术参数:
型号 |
HD988TR1 |
HD988TR2 |
供电电压 |
7…30Vdc(反极性保护) |
7…30Vdc(反极性保护) |
3 1/2 位LCD显示,高10mm |
无 |
3 1/2 位LCD显示,高10mm |
安装 |
35mm Din-rails连接时,1个模块 |
35mm Din-rails连接时,2个模块 |
传感器输入 |
Pt100(100Ω) IEC751 |
Pt100(100Ω) IEC751 |
连接 |
3(或2线制) |
3(或2线制) |
线形标准 |
EN60751,IEC751,BS1904(ɑ=0.00385) |
|
传感器电流 |
<1mA |
<1mA |
测量范围 |
-200…+650℃可调 |
-200…+650℃可调 |
默认量程 |
0…100℃ |
0…100℃ |
*小测量幅度 |
25℃ |
25℃ |
精度 |
0.1℃±读数的±0.1%(-100…+500℃),0.2℃±读数的±0.2%(-200…+650℃) |
|
电路工作温度 |
0…70℃ |
0…70℃ |
输出信号 |
4…20mA(或20…4mA),当工作时出现错误和测量值*过设定量程时可能到22mA |
|
阻抗 |
RLMAX=(Vdc-7Vdc)/0,022=>RLMAX=770Ω Vdc=24Vdc |
