HD788TR1.I 隔离Pt100温度变送器

Pt100温度变送器－圆形模块

温度变送器模块

Pt100输入

反极性保护

量程可任意设定

-200...650℃可调

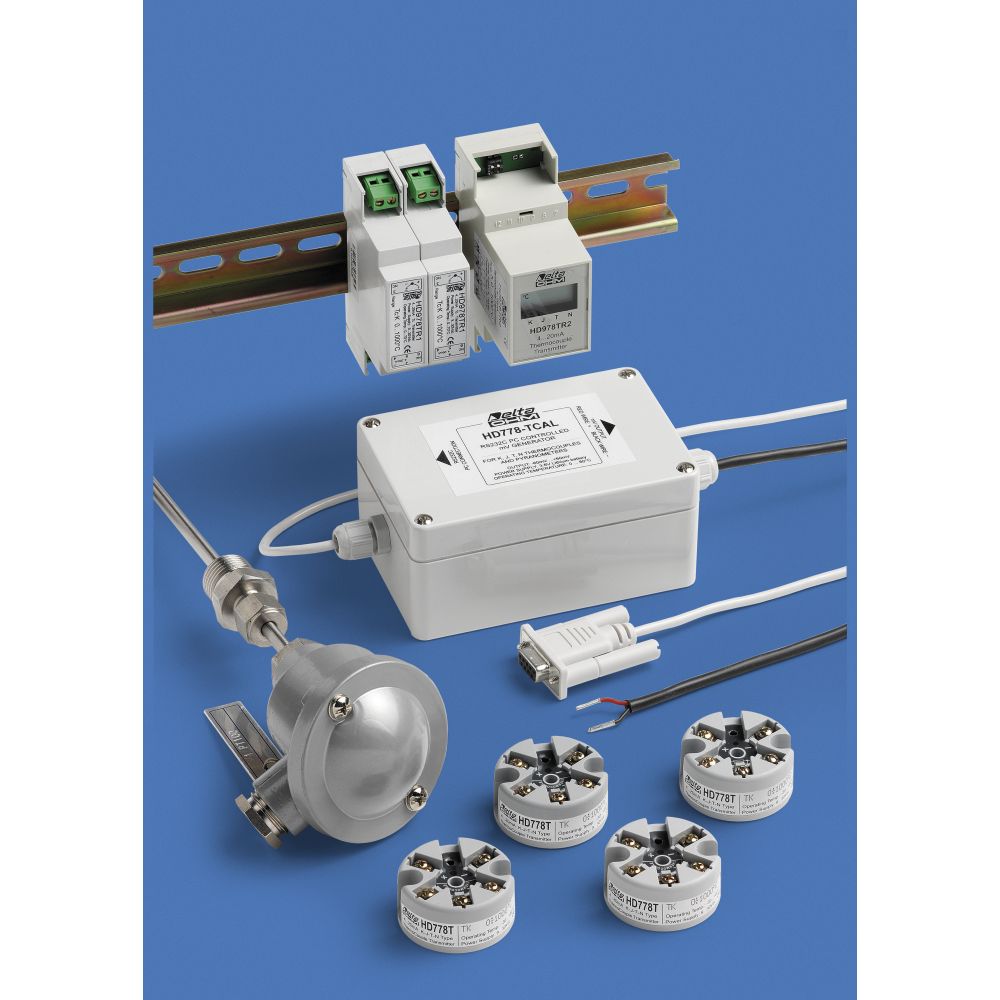

产品图片2

4...20mA/20...4mA温度隔离变送器，可配2或3线制Pt100传感器，测量范围-200...+650℃ ，*小幅度范围25℃，DIN B 43760接头。

HD788TR1、HD788TR1-I、HD786TR1、HD988TR1、HD988TR1-I和HD988TR2是与Pt100铂金温度传感器配合使用的配备微处理器的4...20 mA变送器。这些变送器把Pt100传感器的温度变化（100Ω@0℃）转变成在4...20 mA范围内两根导线的线性电流信号。数字线性化使得高精度和高稳定性成为现实。用户可以在这个温度范围内设置4...20mA信号输出（或4...20mA），*小设置为25℃;而且不需要调整跳线、电位器、软件等其他部件，只需简单地摁下操作键就可以了。大屏幕LED显示屏可以显示**警报情况,例如温度*出设定范围、传感器损坏或短路，也有利于用户操作使用。HD788TR1-I和HD988TR1-I的4...20mA信号输出和Pt100输入是电隔离的。这些变送器具有反极性保护的功能。HD 788TR1和HD788TR1-I是专为装有DIN B连接头而设计的，HD988TR1、HD988TR1-I和HD988TR2则适合于35mmDIN连接。HD988TR2不仅有4...20mA信号输出，还配有3.5位数字显示屏（高10mm），可以清晰的显示所测温度。HD786TR1是壁挂式安装。

  技术参数：

型号

HD788TR1-圆形模块

供电电压

7…30Vdc（反极性保护）

安装

in Din B head case 43760

传感器输入

Pt100(100Ω) IEC751

连接

3（或2线制）

线形标准

EN60751，IEC751，BS1904（ɑ=0.00385）

传感器电流

<1mA

测量范围

-200…+650℃可调

默认量程

0…100℃

*小测量幅度

25℃

精度

0.1℃±读数的±0.1%（-100---+500℃）

0.2℃±读数的±0.2%（-200---+650℃）

电路工作温度

0…70℃

输出信号

4--20mA（或20-4mA）
当工作时出现错误和测量值*过设定量程时可能到22mA

阻抗

RLMAX=（Vdc-7Vdc）/0,022=＞RLMAX=770Ω Vdc=24Vdc
