HD48系列温度|湿度|露点变送器

高精度0.3℃

可选测量温度、相对湿度、露点

输出信号:4…20mA或0…10V、RS485(MODBUS-RTU协议)

电容测相对湿度,NTC热敏电阻或者PT00测温度

HD48/49系列温湿度变送器可供测量温度、相对湿度以及露点,依据具体的型号而输出4…20mA或0…10V线性模拟信号或者RS485数字信号输出,传输给远程显示器,记录器,控制系统或数据处理单元。其敏感元件电容测量相对湿度,NTC热敏电阻或者PT100测温度。

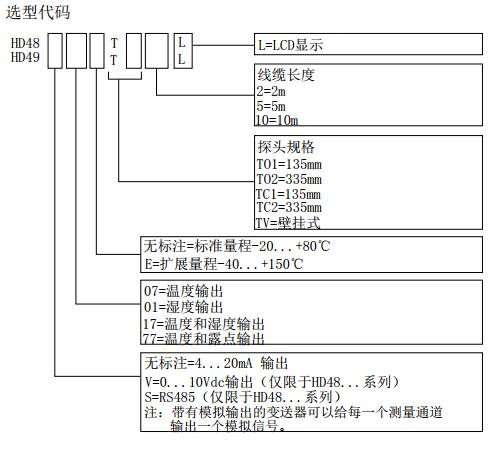

该系列变送器有三种结构形式:

(1)横向探头适合管道安装HD48…TO…,HD49…TO…;

(2)垂直探头适合墙面安装HD48…TV…,HD49…TV…;

(3)分体式HD48…TC…,HD49…TC…(其中可选电缆长度2/5/10米)。

探头长度规格有135mm 或者335mm两种。HD48/HD49…变送器适用于空调和通风领域(HVAC/BEMS),例如医药、博物馆、洁净室、通风管道、餐馆、礼堂、健身房等人群密集场合,以及工业及民生部门。



  技术参数:

相对湿度

传感器

电容150pF

量程

0…100%RH

精度

±1.5%RH0…90%RH/±2%RH90-100%

重复性

0.4%RH

温度

传感器

NTC 10kΩ或者PT100

量程

-20+80℃-40+150℃

精度

PT100温度传感器:±0.3℃,NTC温度传感器:±0.3℃070℃);±0.4℃-200℃&70℃80℃

重复性

0.05℃

露点

传感器

根据相对湿度和温度值计算得出的参数

量程

-20+80℃  DP

精度

±1℃ DP040℃10…90%RH

±2℃ DP040℃ and 90…98%RH, 5…10%RH

±3℃ DP-200℃, 40℃+80℃ and 90…98%RH, 0…10%RH



Not specified(0…5%RH)

重复性

0.5℃ DP

模拟信号或者数字信号输出

TRHDP

4…20mA0…10VRS485(因具体型号不同而异)

一般参数

供电

16…40VDC/24VAC±10%

电路连接

螺丝端子板,PG9电缆夹

电气工作温度

0+60℃

探头工作温度

-20+100℃,延伸范围:-40+150℃

存储温度

-20+80℃

防护等级

IP66
