HD51.3D系列高风速超声波风速计

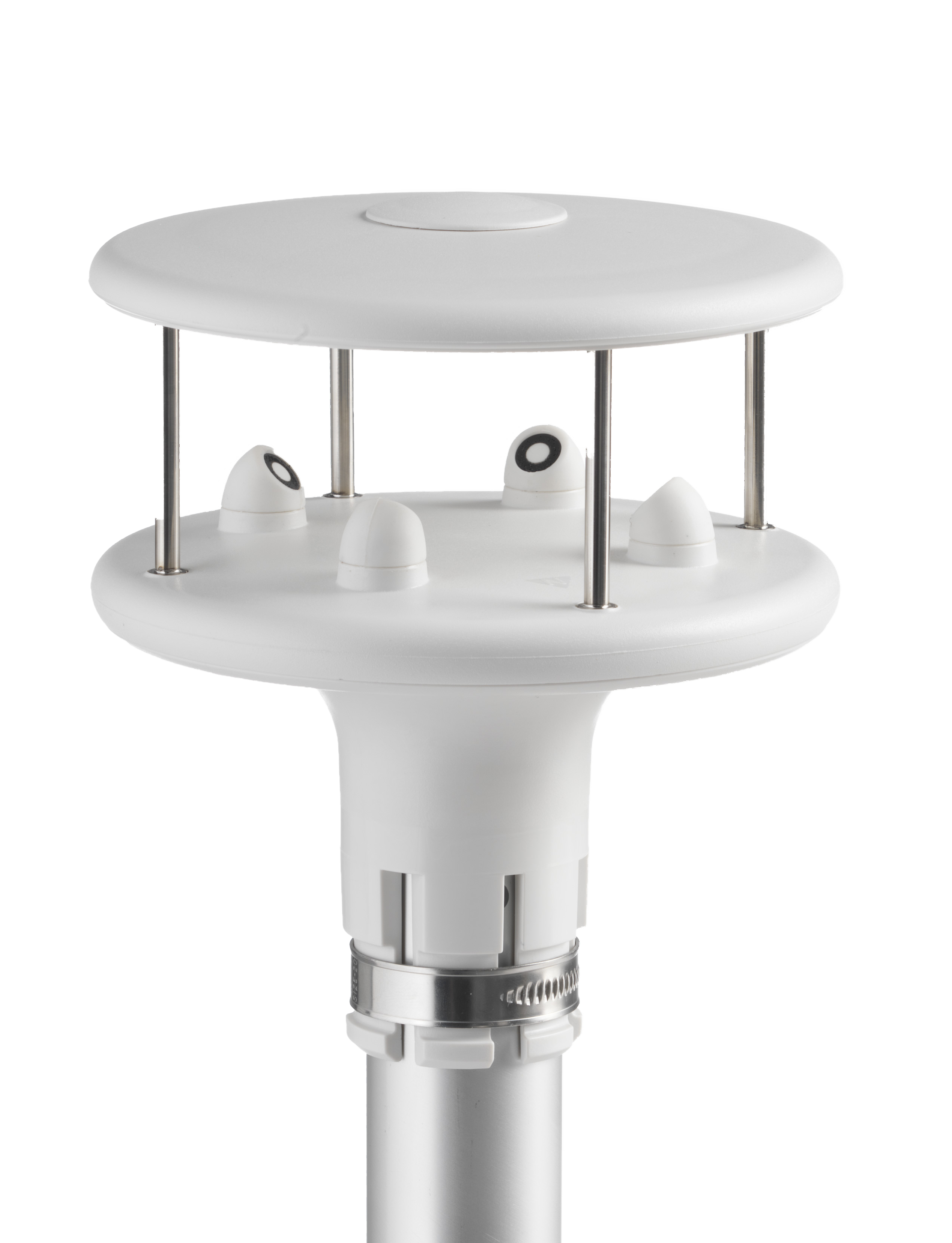

HD51.3D高风速二维超声波风速计

型号:HD51.3D4R和 HD51.3D4R-AL

风速高达80 m/s (HD51.3D4R-AL)或85 m/s (HD51.3D4R)

风向

阵风

大气压力(内置传感器)

每10分钟计算一次平均风速和平均风向

输出:

RS232、RS485和RS422隔离输出,NMEA和MODBUS-RTU协议、ASCII协议

2个模拟输出(风速、风向或笛卡尔U-V)可选4…20 mA, 0…1 V, 0…5 V或0…10 V

应用:

风电场监测

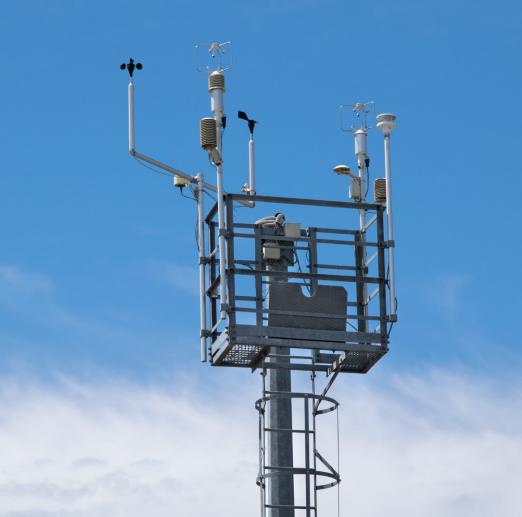

气象站

楼宇、建筑或桥梁控制

港口、机场

公路、铁路隧道

铝材质-AL选项的型号可以满足以下标准:
防震动测试满足标准:MIL-STD-810F Method 521.2
防结冰、防冻结满足标准:EN 60945:2002 Sect. 8.7IEC 60068-2-6

技术参数:

型号

HD51.3D4R

HD51.3D4R-AL

风速

传感器

超声波

测量范围

0…85 m/s

0…80 m/s

分辨率

0.01m/s

精度

±0.2m/s± 2% (0…60 m/s)± 3% (> 60 m/s)

风向

传感器

超声波

测量范围

0…359.9°(避免的输出误差,范围可扩展设置为0…539.9°

分辨率

0.1°

精度

± 2° RMSE(风速> 2m/s

大气压力

传感器

压阻

测量范围

300…1100 hPa

分辨率

0.1 hPa

精度

±0.5 hPa @ 20

共同点

供电(不启动加热功能)

12…30 Vdc

加热器供电

24 Vdc ± 10%

功耗(启动加热功能)

60 mA @ 24 Vdc

加热器功耗

15 W @ 24 Vdc

80 W @ 24 Vdc

串行输出

RS232RS485RS422

通信协议

NMEAMODBUS-RTUASCII专用

模拟输出

2个模拟输出(风速、风向或笛卡尔U-V

可选4…20 mA(*大负载500Ω, 0…1 V, 0…5 V0…10 V

测量间隔

250 ms1 s

风向平均间隔

1 s10 min可设置

阵风计算间隔

1 s10 min可设置

电气连接

19M23公接头

工作温度

-40…+60

防护等级

IP 66

防腐蚀测试

MIL-STD-810G Method 509.6,EN ISO 9227:2017

*大风速

90 m/s

100 m/s

重量

640 g

1.4 kg

材质

ASA、铝、AISI 316不锈钢

阳极氧化铝合金、AISI 316不锈钢

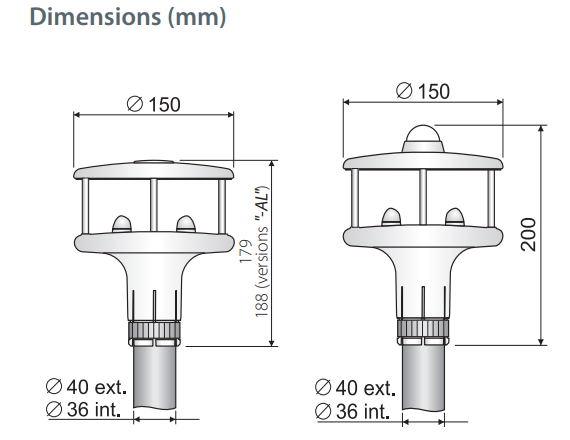

安装

外径40 mm,内径36 mm的支架
