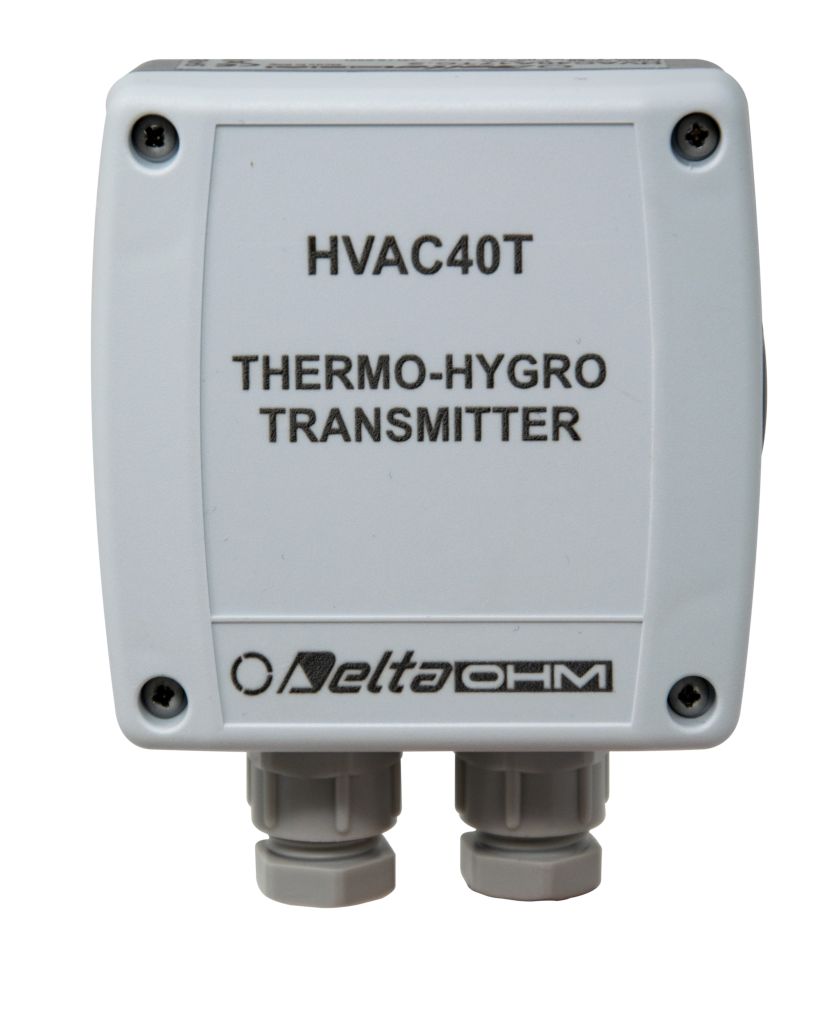

HVAC40–HVAC变送器和控制器

HVAC40系列是在全球应用领域超过40年的经验，结合了准确性，稳定性，简单性和连接性的新设计产品。变送器和恒湿器使用可互换的相对湿度和温度数字传感器测量温度、相对湿度和露点。

该探针提供三种不同版本：

l 固定在墙上的垂直探头

l 带2 m电缆的固定探头

l 固定导管水平探头

根据型号不同，可可选用的输出：

l RS485 Modbus–RTU数字输出

l 0…10 V电压模拟输出

l 0…20 mA / 4…20 mA有功电流模拟输出

l 2线制（电流回路）4…20 mA模拟输出

l 开/关继电器开关

继电器版本具有可设置的警报阈值，滞后和延迟，并随LCD显示屏提供为标准配置。所有其他型号的都可选LCD。

仪器已在工厂校准并可以使用。

主要应用

暖通空调

建筑自动化

无尘室

农业

加湿器

湿度

技术参数：

传感器	可更换温湿度传感器
测量范围	0…100 % RH / 建议5…80 % RH -20…+80℃/ -20…+80℃Td
分辨率	0.1 %RH / 0.1℃/ 0.1℃Td
精度	湿度精度：±2 % RH at +23 °C (0 % RH to 90 % RH) 温度精度：±0.2℃ @23℃
长期漂移	典型 < 0.25 %RH/年，最大0.03 °C/年
响应时间	10秒(63 % ，1 m/s风速)
输出（参考型号）	•有源模拟输出0…20或4…20mA或0…10Vdc • 2线(电流) 4…20 mA •数字RS485 Modbus-RTU • SPDT继电器开关-3A/250Vac-3A/30Vdc 电阻负载湿度: 模拟输出对应0…100 % RH 温度: 用户可调模拟输出，标准对应-20...+80 ℃.
报警	LED前面板-超出测量范围（继电器系列的除外），继电器系列-LED前面板+内置蜂鸣-超出设定报警阈值
供电	• 有源输出：24 Vac ± 10%或18…40 Vdc • 电流回路：15…30 Vdc • Modbus-RTU：12…30 Vdc • 继电器：24 Vac ± 10% 或15…36 Vdc
功耗	• 有源输出：20 mA @ 24 Vdc 和 Iout=12 mA • 电压：4 mA @ 24 Vdc • Modbus-RTU：2 mA @ 24 Vdc •继电器：< 1 W @ 24 Vdc
电气连接	接线端子，最大1.5 mm2, PG9线缆接头
电脑连接	RS232串行端口-可以使用电缆CP27将其连接到USB端口（Modbus版本除外） Modbus版本：RS485串行端口-可以使用RS48适配器连接到USB端口
传感器工作环境	-20…+80℃ *需要防水防尘
变送器工作环境	-20…+60℃/0…95 %RH
存储温度	-20…+80℃
尺寸	80 x 84 x 44 mm（外壳）
防护等级	IP65

*在20…80％RH湿度范围内具有良好性能。长期超出此范围（尤其是在高湿度下）可能会暂时抵消传感器的响应。
