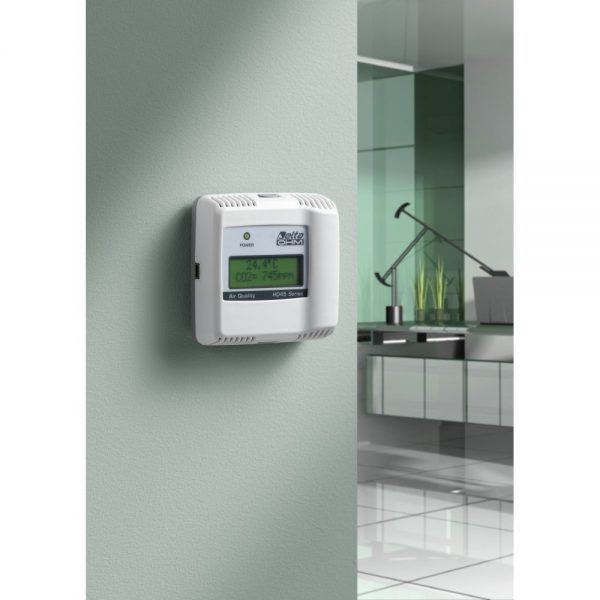

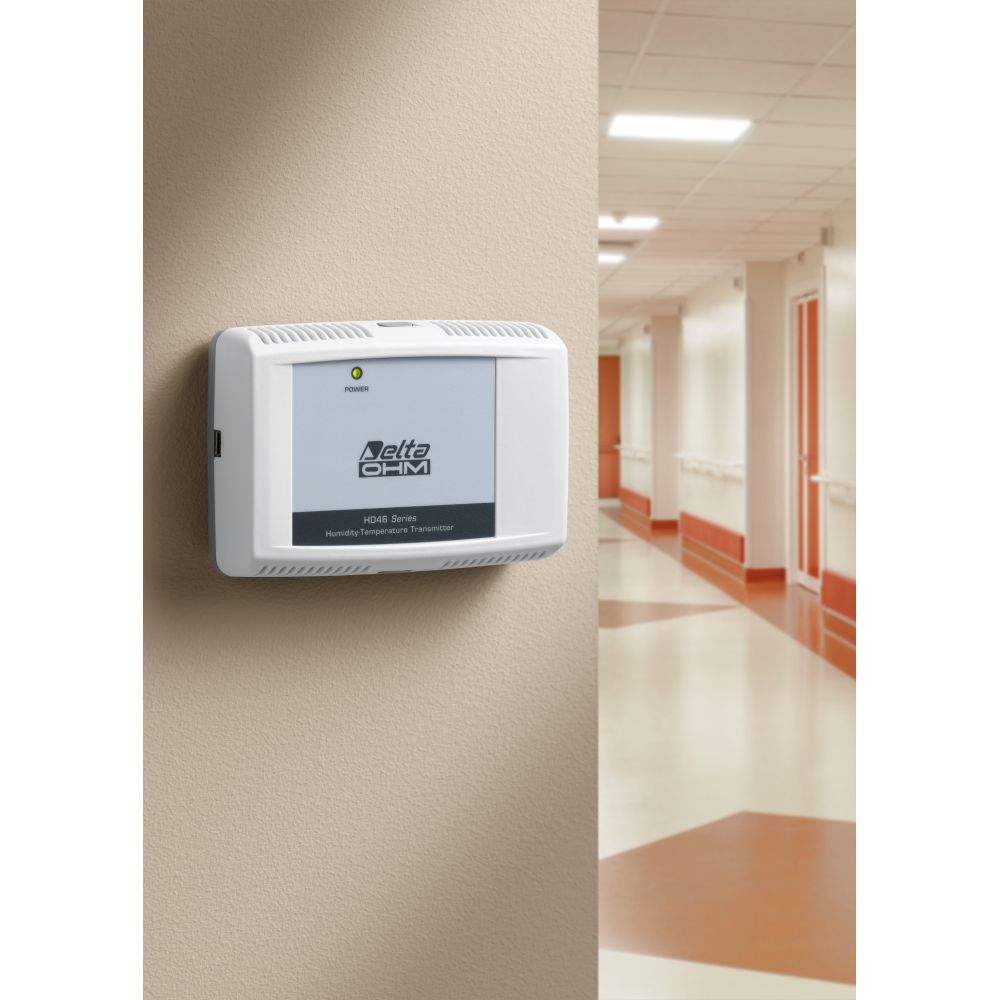

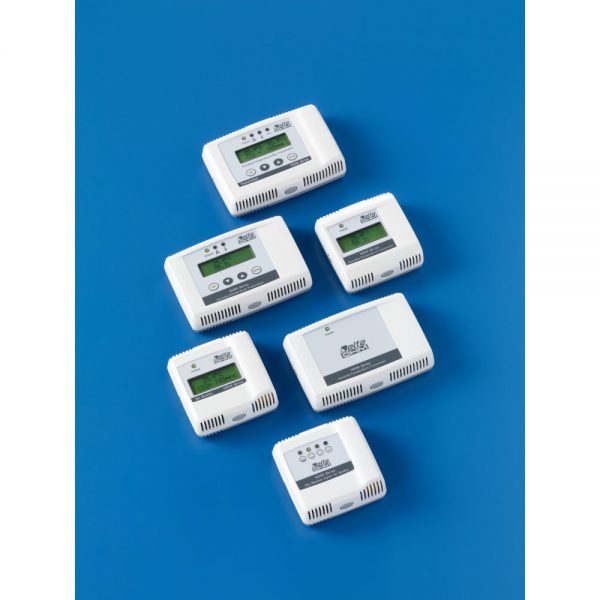

HD45/HD46系列温度|湿度|CO2变送器

集变送器、指示器、控制器的功能于一体;
用于测量温度(T)、相对湿度(RH)、CO2浓度,同时还可计算露点(DP);
传感元件:
-温敏元件为NTC热敏电阻;
-湿敏电容测量相对湿度;
-红外传感器用来测CO2的浓度。

HD45和HD46系列集变送器、指示器、控制器的功能于一体,用于环境的温度(T)、相对湿度(RH)、CO2浓度的测量与控制。同时还可计算露点(DP)。

该系列广泛用于监测学校、医院、礼堂等室内空气质量。温敏元件:NTC热敏电阻;湿敏电容测量相对湿度;红外传感器用来测CO2的浓度。

    技术参数:

相对湿度 RH(相关型号:HD45 17…HD46 17…HD46 17B…

传感器类型

电容式

量程

5%RH…98%RH

-40+85℃ 露点温度

传感器工作温度

-40+80℃

精度

±2%5…90%RH/±2.5%90…98%RH

分辨率

0.1%

温度依赖性

2% 在整个温度量程范围内

重复性

1%RH

响应时间

20 sec(air speed=2m/s and stable temperature)

长期稳定性

1%/

温度 T (相关型号:HD45 17…HD45 7B…HD46 17…HD46 17B…

传感器类型

 NTC 10kΩ

量程

-30+85℃-22…+185℉

精度

±0.2℃ ±0.15%测量值(0+70℃

±0.3℃ ±0.15%测量值(-300℃ and 70+85℃

分辨率

0.1℃

响应时间

30 sec(air speed=2m/s)

长期稳定性

0.1℃/

CO2(相关型号:HD45 7B…HD45 B…HD46 17B…

传感器类型

非发散红外光度技术(NDIR

量程

0…5000ppm

传感器工作温度

-5+50℃

精度

±(50ppm+3%测量值@20℃ and 1013 hPa)

分辨率

1ppm

温度依赖性

0.1%f.s./ ℃

响应时间

120 sec(air speed=2m/s and stable temperature)

长期稳定性

5%测量值/

主机技术参数

采样频率

1采样值/3

存储量

2304个数据

采样存储间隔

30s,1m5m可选(采样存储间隔:是指每3秒钟所

获得的采样值的平均化以所选择的时间间隔来存储)

串口输出

USB串口输出或RS485 MODBUS-RTU

模拟输出

0…10V输出(RL)(Only HD45…V…HD46…V

继电器输出

双态(限于型号 HD45…R HD46…R);

触点:最大1A @30Vdc电阻性负载

供电

24Vac±10%(50…60Hz)15…35Vdc.

功率

100mW

稳定时间

15分钟(达到所表明的精度)

操作温度及湿度

0+50℃0RH…95%RH,无结露

壳体材质

ABS

尺寸大小(LxHxW)

80 x 80 x 30 mm(HD45.17…)

80 x 80 x 34 mm (HD45.B… and HD45.7B…)

120 x 80 x 30 mm(HD46.17…)

120 x 80 x 34 mm(HD46.17B…)
