HD32.35FP气象站

HD32.35：室外气象站的采集系统。材质为AISI304不锈钢。罩子可以防止太阳辐射对防护罩的影响，表层涂有白色粉末，双锁，其中一个是钥匙。尺寸为450×300×210mm，防护等级为

IP66，带直径为36…52mm的杆的配件。同时配备100…240Vac电源适配器：HD32MT.1记录仪、AC/DC充电器、12V充电电池、浪涌电压保护器、隔离器、连接外部传感器的接线端子。

HD32.35FP：室外气象站的采集系统。材质为AISI304不锈钢。罩子可以防止太阳辐射对防护罩的影响，表层涂有白色粉末，双锁，其中一个是钥匙。尺寸为450×300×210mm，防护等级

为IP66。带直径为36…52mm的杆的配件。同时配备太阳能电池板：HD32MT.1记录仪、太阳能充电控制器、连接外部传感器的接线端子。

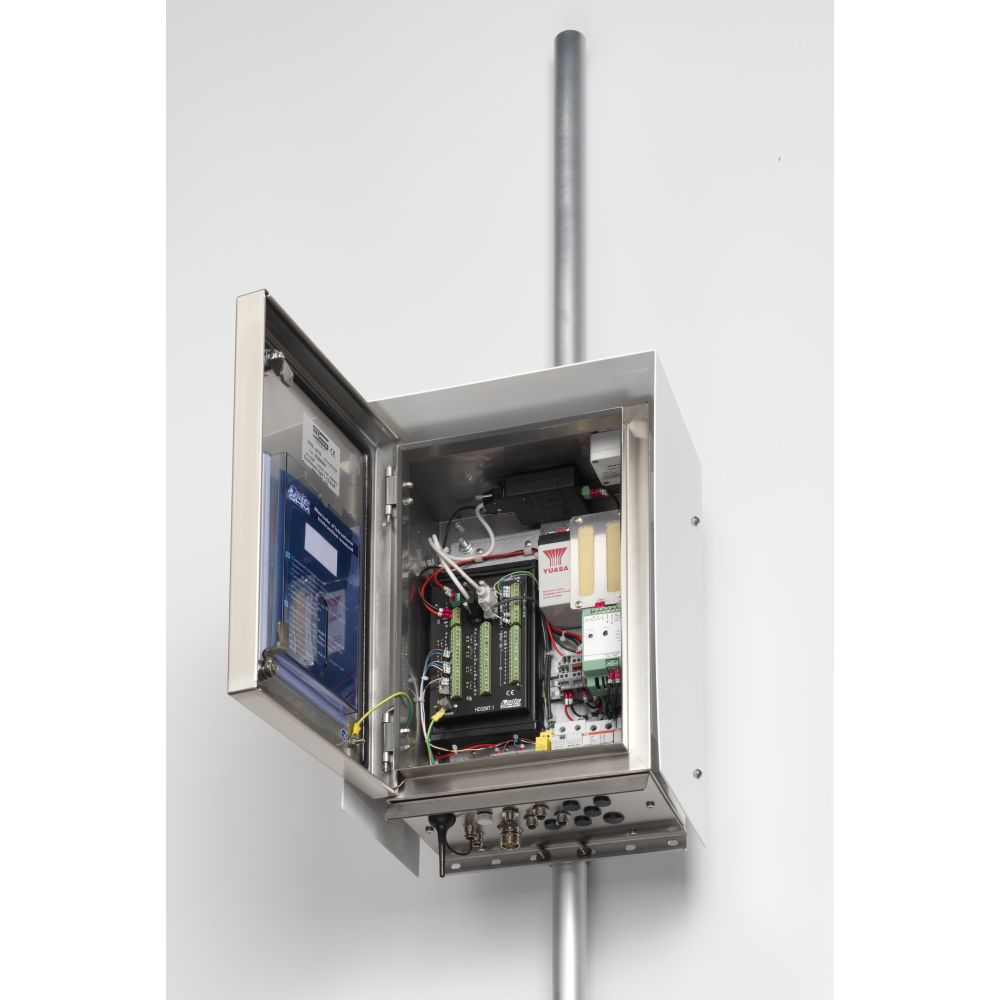

产品图片1

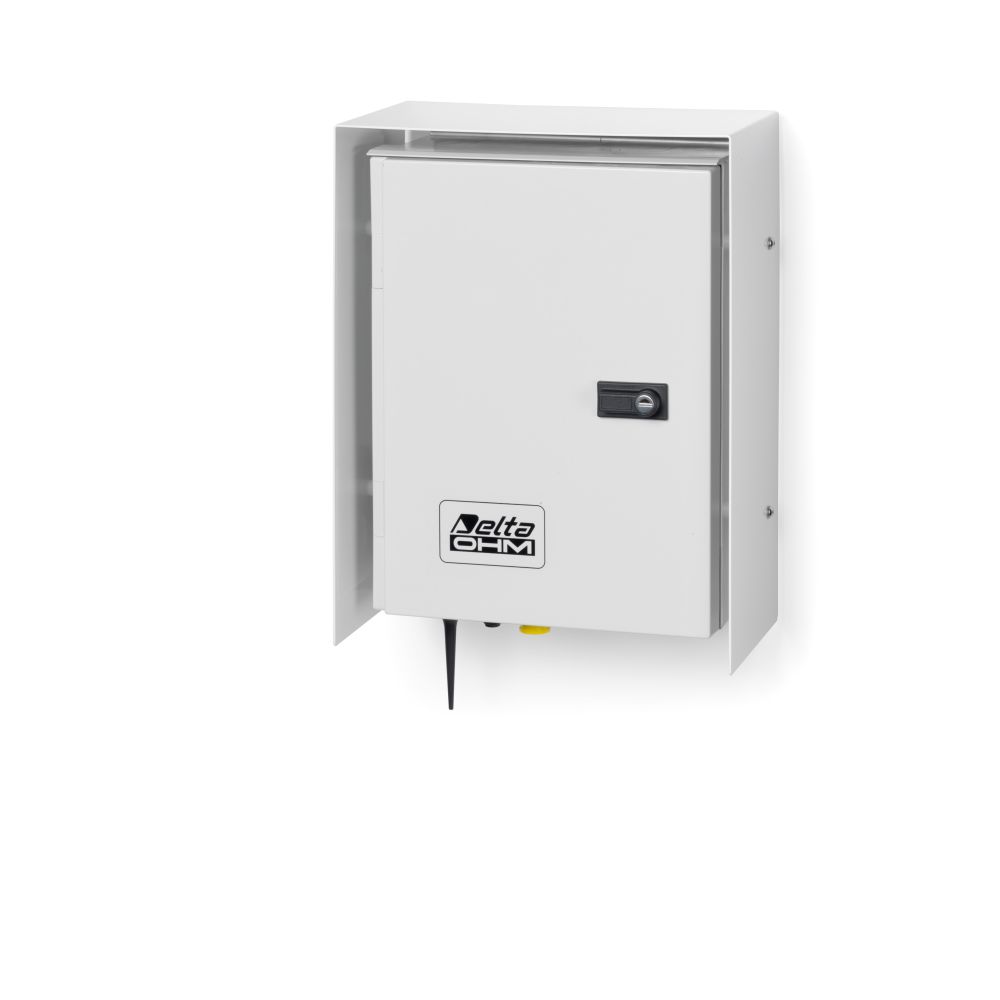

产品图片2

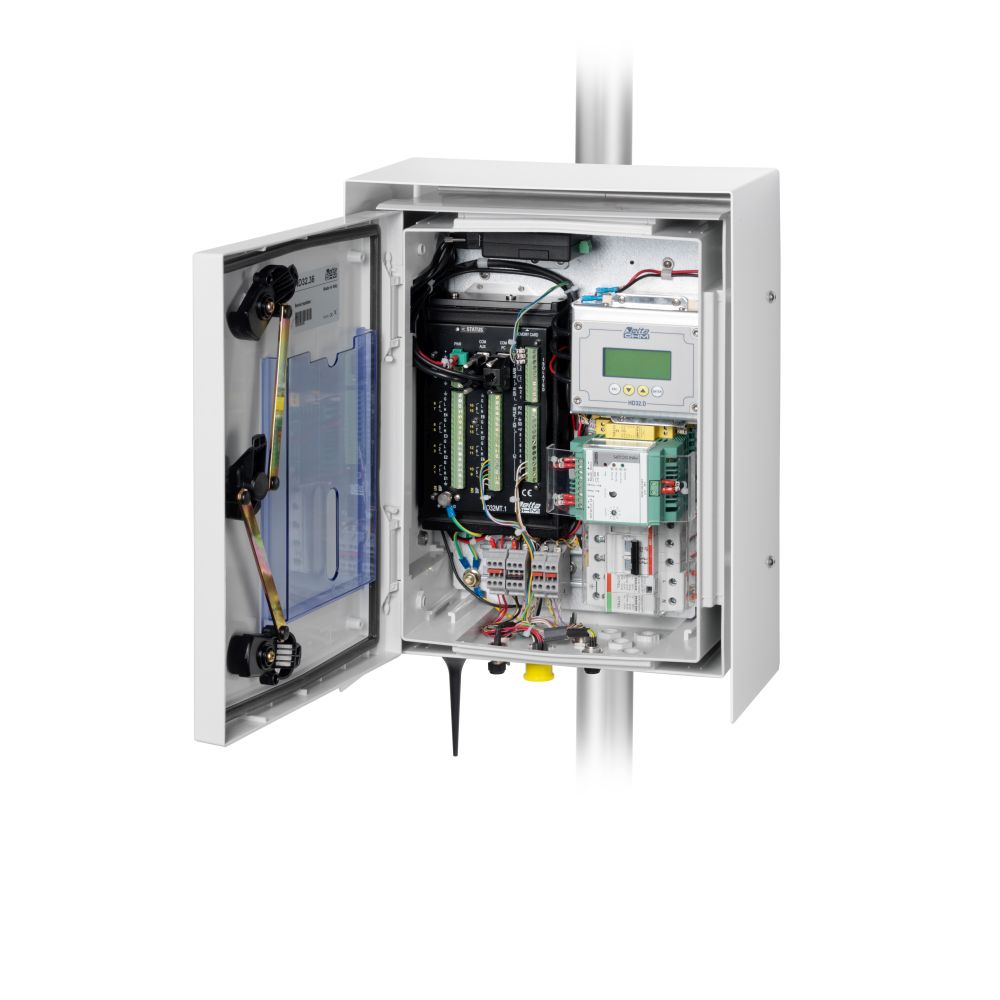

产品图片3

连接仪器的的常用传感器有：

·电压信号输出的传感器，含单极性和双极性信号；

·电流信号输出的传感器,0...20mA/4...20mA；

·K、J、T、N、R、S、B、E型热电偶温度传感器，自动冷节点补偿；

·Pt100/Pt1000和NTC温度传感器；

·数字输出信号（TTL电平脉冲）、模拟信号（周期性的）的传感器，用来计数测量、频率和周期（如土壤水分含量传感器）；

·电阻和电位器，用来测量电阻和电压的关系（如叶轮风速计）；

·簧片触点的磁性传感器（如开门）；

·开/闭触点的传感器（如雨量表、转杯风速计）；

·太阳辐射传感器（日照强度、 反照率、净辐射、照度、 地面辐射、辐射时间）；

·带RS485输出和MODBUS-RTU通信的传感器；

·HD2003和HD52.3D系列超声波风速计。

并且可以计算下列参数：

·露点、热指数、风寒、饱和蒸汽压力；

·自定义所测量物理量的计算公式；

·参考作物腾发量ETo采用联合国粮农组织(FAO) 推荐使用的Penman-Monteith方法计算。

采集器配无电势触点报警输出和数字报警输出。当连接采集器的传感器所测值*出设置的阈值时，就会有报警输出。采集器可以存储和记录所连接的传感器、硬件的非正常情况，也可以设置该类情况的检测。

该仪器主要用在气象站领域，可以检测和远程传输气候变量。Delta Ohm公司生产的多种测量环境变量如温度、湿度、大气压、风速、太阳辐射、雨量等的传感器，这些传感器都可以连接采集器。

采集器的供电为12到30Vdc，也可以太阳能电池板或者电池供电，因此可以野外安装。采集器内有一块锂电池，在没有外部电源的情况下依然可以显示日期和时间。采集器可以给所连接的传感器供电,当电压低于所设置的阈值时给出相关指示，并进入到低功耗模式；在低功耗模式中，采集器就会中断对传感器的供电并暂停采集记录，直到电压到达*低供电阈值时继续工作。


采集器可以选配LCD显示器，在不连接电脑的时候就可以查看所采集的数据。显示器HD32.D（标准采集器）或者HD32.D.GPS（带GPS功能的采集器）直接安装在HD32.35、HD32.35FP、HD32.36和HD32.36FP室外外箱内，并且可以自动更新采集器的时间。显示器是背光的，连接采集器的COM PC RS232串行接口，供电电源为8...30Vdc。

可以显示：所测物理量、物理量大小、物理量单位、所连接的传感器、采集间隔以及电流UTC时间。并且可以自动或手动移动不同的测量值。



   技术参数：

记录器尺寸

222×140×63mm

记录器重量

约1kg

外壳材质

镀铝

工作环境

-20...50℃，0...85%RH，无冷凝

存储温度

-25...65℃

电源

12...30Vdc

功耗

40mA@12Vdc

数据采集

1秒...60秒可设置

记录间隔

2秒...24小时可设置

内存

内存4MB，4GB的SD卡

参数存储的数量

每个记录数据包括4×N字节的N值和8字节的日期、时间

模拟输入

l  16个通道

l  每个通道可以作为一个单端输入或者两个相邻通道的差分输入。

l  测量范围：±25mV，±100mV，±1000mV，±2500mV

l  分辨率：16位

l  精度：0.01%满量程

l  输入阻抗：100M欧姆

数字端口（I/O)

l  8个端口

l  每个端口可设置为连接传感器输入接口或报警输出或促进传感器

l  TTL逻辑电平（0→Vin＜0.8V，1→Vin＞3V）

l  *大输入电压：5.5V

高频率脉冲的输入

l  2个输入

l  脉冲频率*大100kHz

l  TTL逻辑电平（0→Vin＜0.8V，1→Vin＞3V）

l  *小脉冲持续时间10毫秒

触点开/关的输入

l  2个绝缘输入

l  开关频率*大50Hz

l  *短开/关时间10毫秒

RS485连接

RS485接口（*多连接8个传感器）通过MODBUS-RTU协议连接HD2003和HD52.3系列风速计等

RS232连接

2个RS232接口，一个连接电脑或选配的无线调制解调器或以太网模块，一个连接选配GSM模块

Sub-D 9针阳接头

报警输出

l  2个绝缘无电压触点输出

l  触点：*大1A@30Vdc电阻负载

l  用户可以把单数字输入/输出接口设置为报警输出

辅助电源输出

l  +5V稳压，*大500mA

l  +Vsw（开关）：与供电输入值一样，只有在获取测量值时才使用
