LPNET14四分量净辐射传感器

LP NET 14是由四个传感器组成的测量0.3μm至45μm范围内的净辐射的净辐射计

LP NET 14 是由2套辐射辐射传感器组成，其中一套为太阳辐射传感器， 一个用于测量太阳总辐射Esw↓， 另一个测量被反射的太阳辐射Esw↑；另一套为地面辐射传感器， 一个用于测量高空发出的红外线辐射EFIR↓,另一个测量地面发出的红外线辐射EFIR↑）

LP NET 14配有一个温度传感器（NTC）。使用地面辐射传感器时需要测量温度，实际上，热电堆输出和仪器都会产生远红外线

该净辐射计适合室外使用，且便于维护

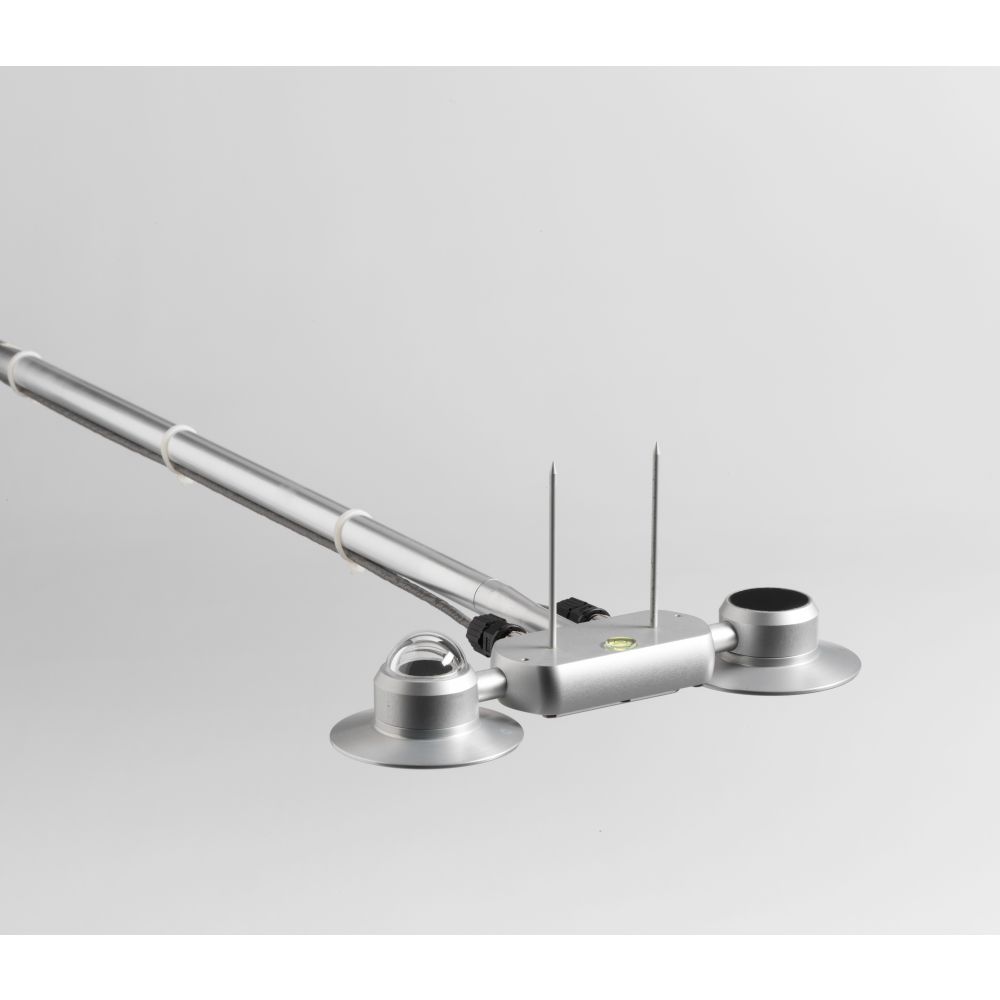

产品图片1

LP NET 14的太阳辐射传感器测量0.3μm至3.0μm的辐射，地面辐射传感器测量5μm至45μm的辐照。

太阳辐射传感器是基于一个热电堆传感器，这种传感器的表面涂着一层亚光黑漆，因此仪器对不同的波长没有选择性。日射强度计的光谱范围是由两个K5玻璃圆帽的透射比决定的。

黑色热电堆吸收了辐射能，在热电堆中心（热接点）和日射强度计本身（冷接点）之间产生了一个温差。由于塞贝克效应，这个冷、热接点间的温差就转换成了一个电位差。

   技术参数：

太阳辐射传感器-依ISO 9060标准副基准辐射计

典型灵敏性

10μV（W/㎡)

阻抗

33...45Ω

测量范围

0...2000W/㎡

视角

2πsr

光谱范围

305nm...2800nm(50%)

（圆帽透射）

335nm...2200nm(95%)

工作温度

-40...80℃

地面辐射传感器

典型灵敏性

5...10μV（W/㎡)

阻抗

33...45Ω

测量范围

-300...300W/㎡

视角

160°

光谱范围（圆帽透射）

5.5μm...45μm(50%)

工作温度

-40...80℃
