LPPYRA13系列副基准级散射传感器
LP PYRA 10总日射表和LP PYRA 13散射计属于副基准级辐射传感器 是等级高的辐射计，等级高于一级辐射计
输出信号可选mv\4...20ma\0...10V\RS485 MODBUS-RTU\SDI-12等测量范围0...2000W/m2,可选0...4000W/m2
气象

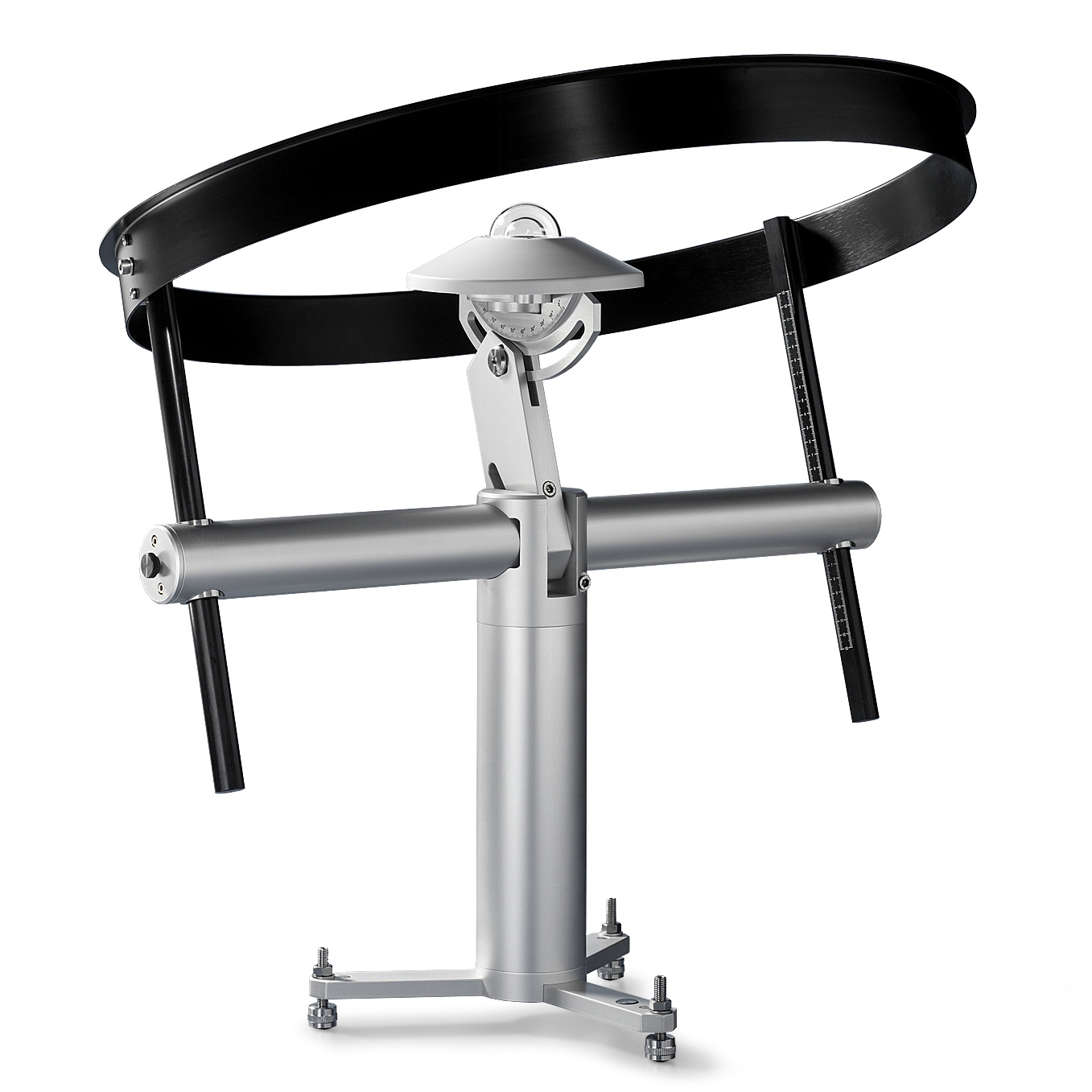

LP PYRA 13散射计配有可调遮光环，用来测量散射辐射。根据ISO 9060和WMO1983版第五章规定的“气象仪器和观察方法指南”，LP PYRA 10和LP PYRA 13总日射表属于副基准总日射表,属于等级高的高精度辐射传感器。每个系列有四个型号：
LP PYRA 13 无源
LP PYRA 13 AC 有源，4...20mA电流输出
LP PYRA 13 AV 有源，0...1V、0...5V、0...10V电压输出，订货时务必注明
LP PYRA 13 S 带RS485 MODBUS-RTU通信输出
LP PYRA 13 S12 带SDI-12通信输出
LP PYRA 10和LP PYRA 13连接毫伏表或者数据采集系统。一般来说，日射表的输出信号不能*过20mV。为了更好的使用日射表，建议仪器的读数分辨率为1μV。
技术资料：
| 型号 | LP PYRA 13 | LP PYRA 13 AC | LP PYRA 13 AV | LP PYRA 13S | LP PYRA 13S12 |
| 电源 | 不需供电 | 10...30Vdc | 10...30Vdc，15..30Vdc 输出0..10 Vdc | 5…30Vdc | 7…30Vdc |
| 输出信号 | mv信号 | 4...20mA 4mA=0 W/m2 20mA=2000W/m2 | 0..1Vdc,0..5Vdc, 0..10Vdc 0Vdc=0 W/ m2 1…5…10Vdc=2000W/ m2 | RS485 MODBUS-RTU | SDI-12 |
| 灵敏度 | 10µV/(W/m2) | 10µV/(W/m2) | 10µV/(W/m2) | 10µV/(W/m2) | 10µV/(W/m2) |
| 级别 | 副基准级 | 副基准级 | 副基准级 | 副基准级 | 副基准级 |
| 测量范围 | 0...2000W/ m2 可选0...4000W/ m2 | 0...2000W/ m2 可选0...4000W/ m2 | 0...2000W/ m2 可选0...4000W/ m2 | 0...2000W/ m2 可选4000W/m2 | 0...2000W/ m2 可选4000W/m2 |
| 精度 | 0.5% | 0.5% | 0.5% | 0.5% | 0.5% |
| 光谱范围 | 305nm..2800nm | 305nm..2800nm | 305nm..2800nm | 305nm..2800nm | 305nm..2800nm |
| 操作温度 | -40….+80℃ | -40….+80℃ | -40….+80℃ | -40….+80℃ | -40….+80℃ |
| 响应时间（95%） | <6 秒 | <6 秒 | <6秒 | <6秒 | <6秒 |
