LPPYRA03系列二级太阳总辐射传感器

Delta Ohm公司生产的二级总日射表LP PYRA 03符合ISO 9060规范和世界气象组织WMO的相关规定。该仪器是结实耐用，是为在各种天气条件下使用而专门设计的；且可以野外安装。 应用范围广，如大气研究、气象站、气候学、节能研究、光伏电站的高效生产测试等。

灵敏度：10µV/(W/m2)

测量范围：0...2000W/ m2

视场：2πsr

光谱范围：305nm..2800nm(50%)

LP PYRA03为二级总辐射传感器

LP PYRA03为二级散射传感器

输出信号：mv信号\电压信号\4－20ma\数字信号RS485\SDI-12等

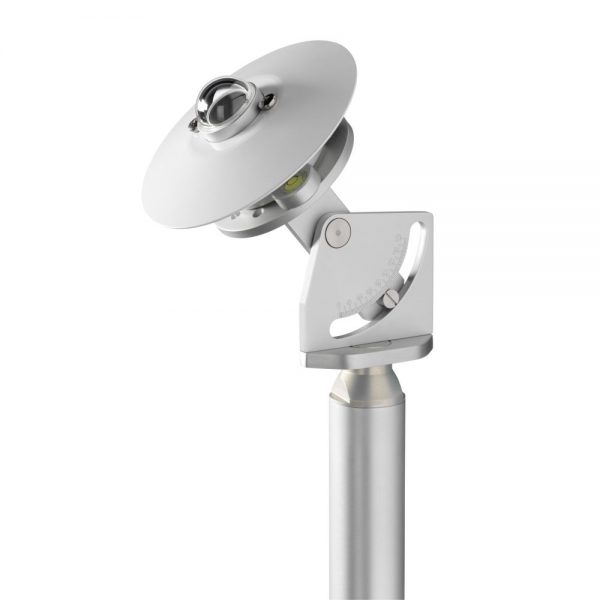

产品图片1

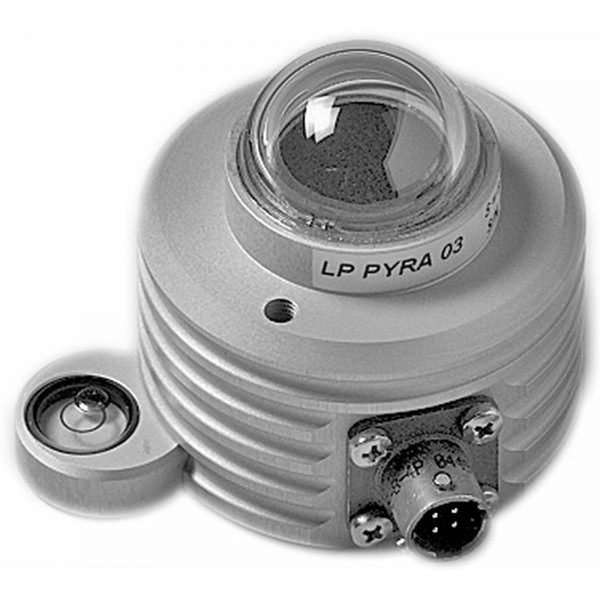

产品图片2
产品图片3


   技术参数：

型号

LP PYRA 03

LP PYRA 03 AC

LP PYRA 03 AV

LP PYRA 03S

LP PYRA 03S12

电源

不需供电

10...30Vdc

10...30Vdc，15..30Vdc

输出0..10 Vdc

5...30Vdc

7...30Vdc

输出信号

mv信号

4...20mA

4mA=0 W/m2

20mA=2000W/m2

0..1Vdc,0..5Vdc,

0..10Vdc

0Vdc=0 W/ m2

1-5-10Vdc=2000W/m2

数字信号
RS485 MODBUS-RTU
0-2000W/ m2

SDI-12

灵敏度

10µV/(W/m2)

10µV/(W/m2)

10µV/(W/m2)

10µV/(W/m2)

10µV/(W/m2)

阻抗

33...45Ω

33...45Ω

33...45Ω

33...45Ω

33...45Ω

测量范围

0...2000W/ m2

0...2000W/ m2

0...2000W/ m2

0...2000W/ m2

0...2000W/ m2

视场

2πsr

2πsr

2πsr

2πsr

2πsr

光谱范围

305nm..2800nm(50%)

305nm..2800nm(50%)

305nm..2800nm(50%)

305nm..2800nm(50%)

305nm..2800nm(50%)

操作温度

-40….+80℃

-40….+80℃

-40….+80℃

-40….+80℃

-40….+80℃

响应时间（95%）

<30 sec

<30 sec

<30 sec

<30 sec

<30 sec

a)     热辐射响应

（200Wm-2）

25 W/m2

25 W/m2

25 W/m2

25 W/m2

25 W/m2

b) 温度变化的响应5K/h

<∣±6∣ W/m2

<∣±6∣ W/m2

<∣±6∣ W/m2

<∣±6∣ W/m2

<∣±6∣ W/m2

3a)1年后非稳定性

<∣±2.5∣ %

<∣±2.5∣ %

<∣±2.5∣ %

<∣±2.5∣ %

<∣±2.5∣ %

3b) 非线性

<∣±2∣%

<∣±2∣%

<∣±2∣%

<∣±2∣%

<∣±2∣%

3c) 余弦响应

<∣±22∣ W/m2

<∣±22∣ W/m2

<∣±22∣ W/m2

<∣±22∣ W/m2

<∣±22∣ W/m2

3d) 光谱选择

<∣±7∣ %

<∣±7∣ %

<∣±7∣ %

<∣±7∣ %

<∣±7∣ %

3e) 温度响应

<8%

<8%

<8%

<8%

<8%

3f) Tilt-响应

<∣±4∣ %

<∣±4∣ %

<∣±4∣ %

<∣±4∣ %

<∣±4∣ %
