HD52.3D系列二维超声波风速风向传感器

意大利Deltaohm二维超声波风速计HD52.3D...系列

测量风速风向（基本型）

还可选择测量下列参数： 大气压力、温湿度、太阳辐射。

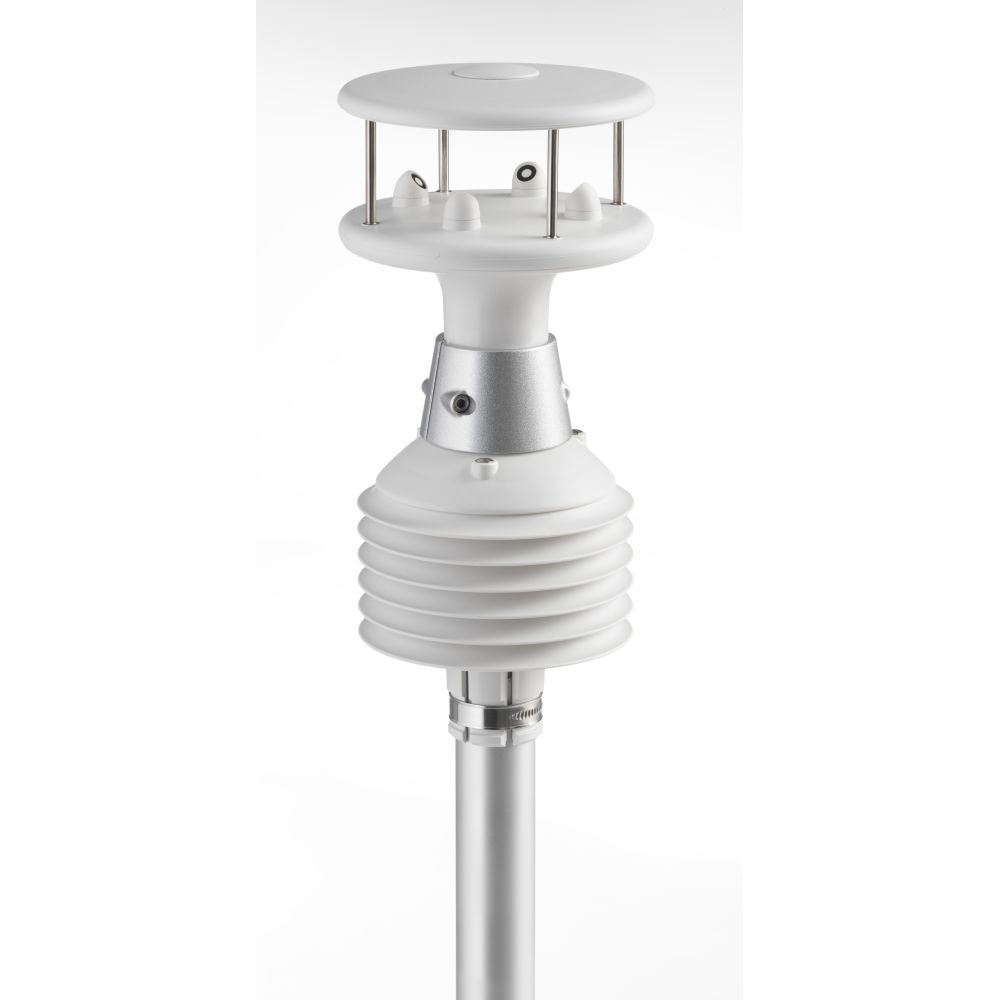

产品图片1

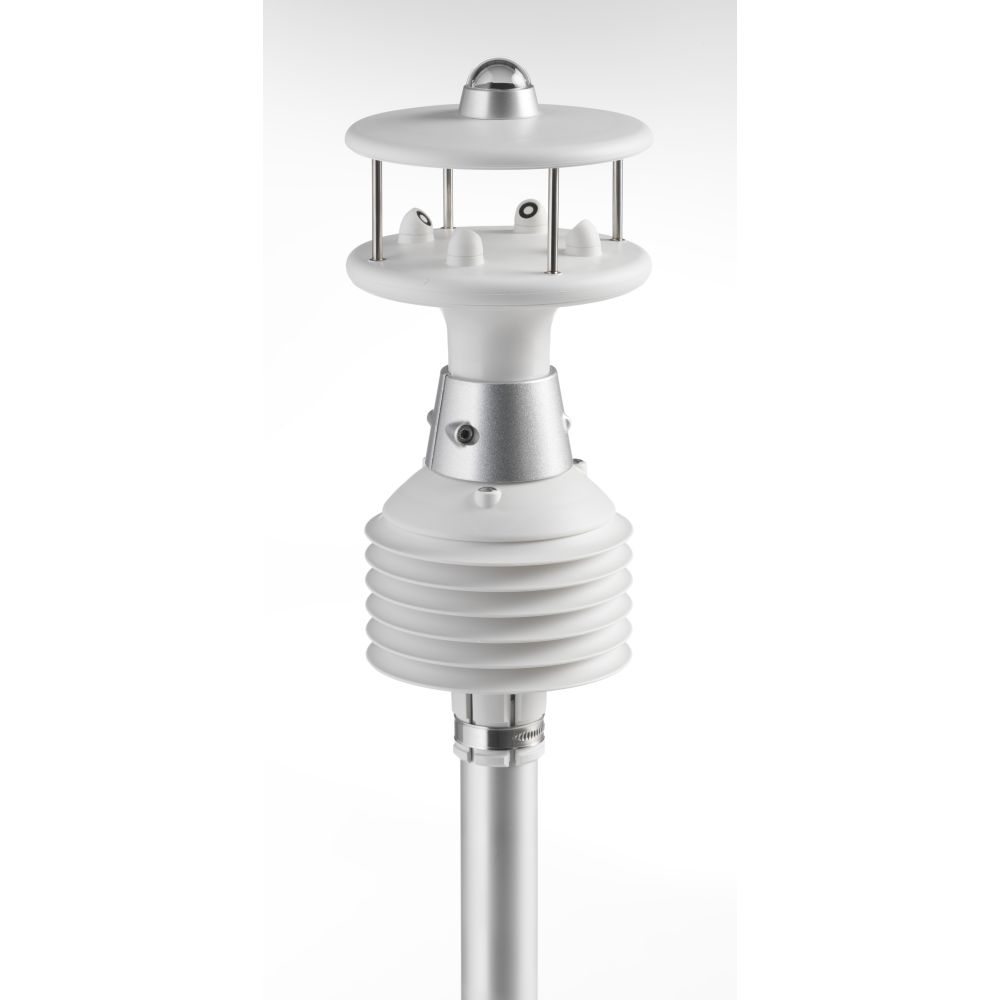

产品图片2
产品图片3

HD52.3D...系列风速计是两轴静态超声波风速计，用于测量：
·风速、风向及风速U-V Cartesian部分
·相对湿度和温度（可选，“17”选项）
·太阳散射辐射（可选，“P”选项）
·大气压（可选，“4”选项）
大部分型号均配有罗盘。
RS232、RS485和SDI-12串行接口均适用于NMEA、MODBUS-RTU和SDI-12通讯协议。
大部分型号都有两个模拟输出，一个是风速，一个是风向，出厂校准为4...20mA（标准），0...1V、0...5V、0...10V（可选，订货时需注明）
加热选项可以预防冰雪的形成，在**环境中都可以准确测量。
ILAC-MRA（ACCREDIA）认证详见出厂校准，可选。
优点：
·运动机件*大程度的减少了维修的可能性；
·*低风速的灵敏性很高，这是传统方法中不能实现的；
·可以远程地点安装，只需要电池或者太阳能电池板供电即可；
·加热选项“R”可以预防冰雪的形成，在**环境中都可以准确测量；
·安装快速简单（直径40mm的杆，可选安装件HD2004.20），内置罗盘便于调整成直线式的；
·气象站的主要测量参数可以安装在同一个风速计上；
·风速计可以联网通过MODBUS RTU输出。
应用范围：
·气象站
·环境监测
·农业
·运动会
·海洋、港口
·机场
·HVAC暖通空调
·建筑/起重机安全
·可再生能源
·楼宇自动化

   技术参数：

风速



传感器



超声波的



测量范围



0...60m/s



分辨率



0.01m/s



精度



大于±0.2m/s或者±2%（0...35m/s），3%（＞35m/s）



风向



传感器



超声波的



测量范围



0...360°



分辨率



0.1°



精度



±2°RMSE，1.0m/s



罗盘



传感器



磁性的



测量范围



0...360°



分辨率



0.1°



精度



±1



空气温度（17选项）



传感器



Pt100



测量范围



-40...+60℃



分辨率



0.1℃



精度



±0.15℃±0.1%测量值



相对湿度（17选项）



传感器



电容式的



测量范围



0...100%RH



分辨率



0.1%



精度



±1.5%UR（0...90%RH），±2%（其他测量范围）@T=15...35℃

±（1.5+1.5%测量值）%RH@T=-40...+60℃



大气压力（4选项）



原理



压阻式的



测量范围



600...1100hPa



分辨率



0.1hPa



精度



±0.5hPa@20



太阳辐射(P选项)



传感器



热电堆的



测量范围



0...2000W/㎡



分辨率



1W/㎡



精度



二级日射强度计



共同点



电源



0...30Vdc



功率



不带加热器为26mA@12Vdc，带加热器为6W



串行输出



RS232，RS485,RS422和SDI-12



通讯协议



NMEA，MODBUS-RTU，SDI-12



模拟输出



风速、风向为两个模拟输出

订货时需注明输出类型4...20mA(标准），0...1V、0...5V和0...10V

（可选，0...10V的电源为15...30Vdc）



电气连接



M23阳接头，19针



操作温度



-40...+60℃



尺寸



H=179mm，￠=150mm（HD52.3D，HD52.3D4）

H=200mm，￠=150mm（HD52.3DP，HD52.3DP4）

H=336mm，￠=150mm（HD52.3D17，HD52.3D147）

H=357mm，￠=150mm（HD52.3DP17，HD52.3DP147



重量



约1Kg（完整型号HD52.3DP147）



外壳



塑料材质：LURAN S（ASA）



防护等级



金属部分为AISI316
