HD32.3热环境分析仪（WBGT、PMV、PPD指数）

意大利Deltaohm热指数仪（WBGT、PMV、PPD指数）HD32.3

产品名称： 热指数仪（WBGT、PMV、PPD指数）

产品型号： HD32.3

简介说明：

可供测量黑球温度（Tg）；自然湿球温度（Tn）；环境温度（T）；相对湿度（RH）以及风速(Va)；

基于上述各参数值并借助于相应探头，HD32.3能够计算出：

①  WBGT(in)指数,即黑球湿球温度指数（在室内和室外无太阳辐射时）；

②  WBGT(out)指数,即黑球湿球温度指数（在室外有太阳辐射时）；

③  介质辐射温度Tr;

④  PMV和PPD指数。

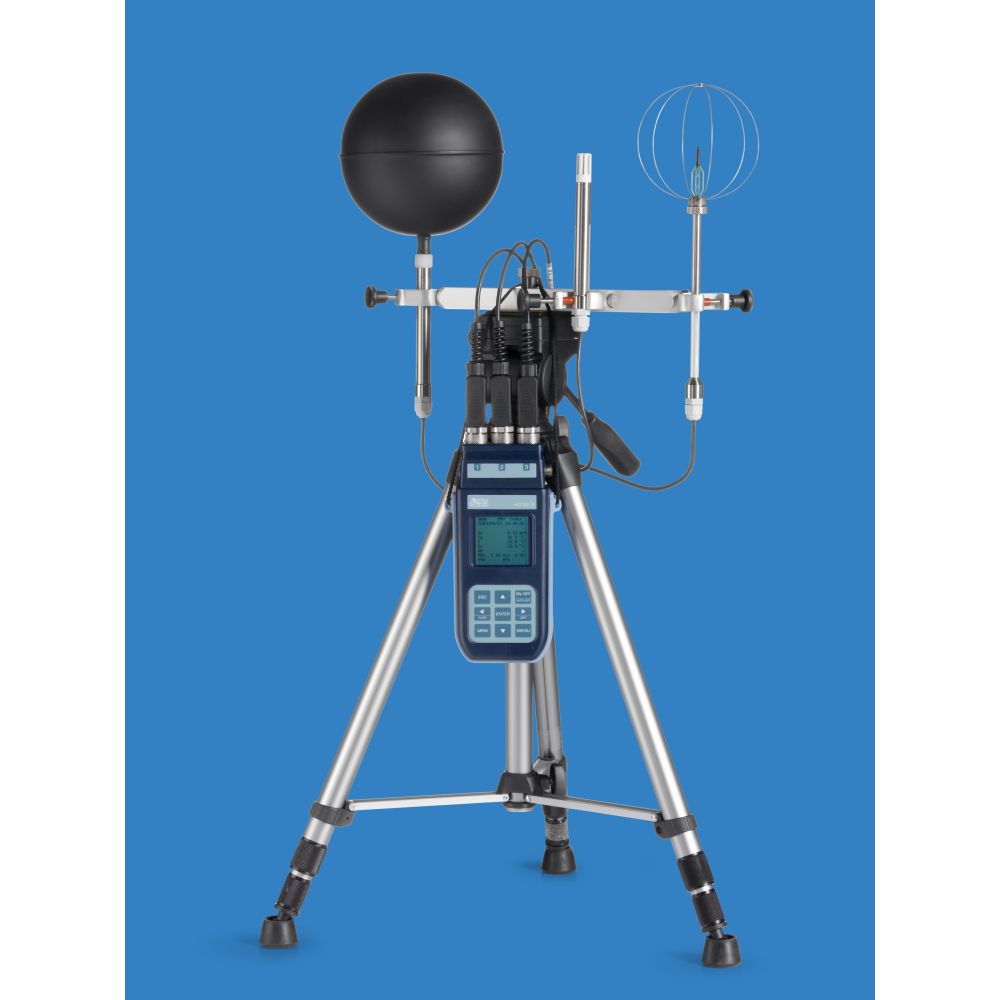

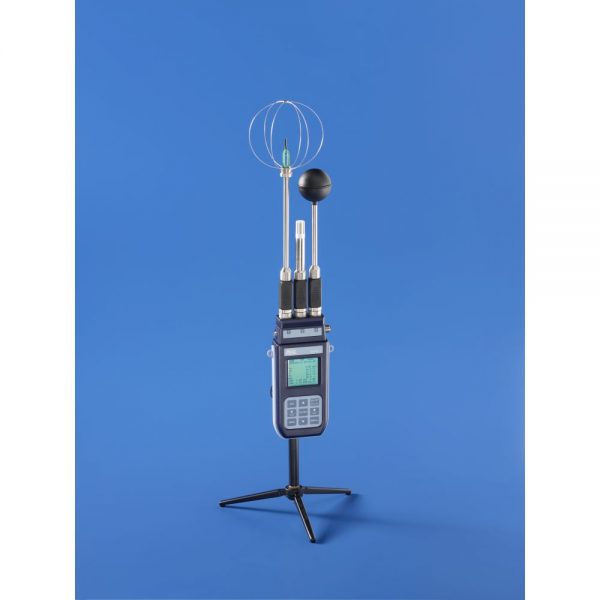

产品图片1
产品图片2
产品图片3
HD32.3-WBGT-PMV Index热环境分析仪
WBGT: Wet Bulb Globe Temperature Meter湿球黑球温度计。
PMV：Predicted Mean Vote（建筑室内温热环境指标的）预计冷热感指标。
主要功能：
①  用来测定和分析工作场所的辐射热（注：所测高温环境中是否存在太阳辐射热两种情况均适用）。
②  利用PMV（预计冷热感指标）和PPD（冷热舒适感预计不满率）来分析建筑室内温热环境指标。
HD32.3-WBGT-PMV Index执行以下相关标准：
（1）   ISO 7243：热环境 根据WBGT指数（湿球黑球温度）对作业人员热负荷的评价标准。
（2）   ISO 8996：热环境的人类工效学 代谢率的测定标准。
（3）   ISO 7726：热环境的人类工效学 用于测量其物理参数的仪器标准。
（4）   ISO 7730：舒适热环境条件标准--表明热舒适程度的PMV和PPD指标。
HD32.3可供测量如下参数：
黑球温度（Tg）；自然湿球温度（Tn）；环境温度（T）；相对湿度（RH）以及风速(Va)。
基于上述各参数值并借助于相应探头，HD32.3能够计算出：
①  WBGT(in)指数,即黑球湿球温度指数（在室内和室外无太阳辐射时）；
②  WBGT(out)指数,即黑球湿球温度指数（在室外有太阳辐射时）；
③  介质辐射温度Tr;
④  PMV和PPD指数。
关于WBGT
Wet bulb globe temperature index
又称湿球黑球温度，是综合评价人体接触作业环境热负荷的一个基本参量，单位为℃。WBGT是由黑球温度（Tg）、自然湿球温度（Tn）和/或环境温度（T）等温度按照特定计算公式得出。
计算公式如下：
·在室内和室外无太阳辐射的情况下: WBGT=0.7Tn+0.3Tg
·在室外有太阳辐射的情况下: WBGT=0.7Tn+0.2Tg+0.1Ta
其中，Tn=自然湿球温度；Tg=黑球温度；Ta=空气温度/环境温度
关于PMV-PPD
ISO7730 标准以PMV-PPD 指标来描述和评价热环境。
该指标综合考虑了人体活动程度、衣服热阻(衣着情况)、空气温度、平均辐射温度、空气流动速度和空气湿度等六个因素，以满足人体热平衡方程为条件，通过主观感觉试验，确定出绝大多数人的冷暖感觉等级。
PMV 指标(预期平均评价)代表了对同一环境绝大多数人的冷热感觉，因此可用PMV 指标预测热环境下人体的热反应。对于即使大多数人表示满意的热环境，由于人们之间的个体差异，仍会有人不满意；
PPD指标(预期不满意百分率)表示了人们对热环境不满意的百分率。
PMV-PPD模型应用：
1） 优化室内设计参数，确定合理的室内参数组合。
2） 在满足室内热舒适的情况下，通过改变室内参数组合，进行空调节能调节。
ISO 7730 对PMV-PPD 指标的推荐值为：PPD＜10%，PMV 值在-0.5~+0.5 之间。

   技术参数 ：

HD32.3-WBGT Index 主机

操作温度

-5℃…50℃

存储温度

-25℃…65℃

操作湿度

0…90%RH，无结露

主体材质

ABS复合板材，橡胶

防护等级

IP67

系统供电

12Vdc/1A

电池供电

1.5V AA（4节）

线缆长度cunchu

Max.15m

存储容量

67600个数据记录（对于每个输入探头而言）

采样时间间隔

可调：15s,30s,1min,2min,5min,10min,15min,20min,30min,1h.

采样时间间隔

数据存储能力

15s

约为11天+17小时

30s

约为23天+11小时

1min

约为46天+22小时

2mins

约为93天+21小时

5 mins

约为234天+17小时

10mins

约为1年+104天

15mins

约为1年+339天

20mins

约为2年+208天

30mins

约为3年+313天

1h

约为7年+261天

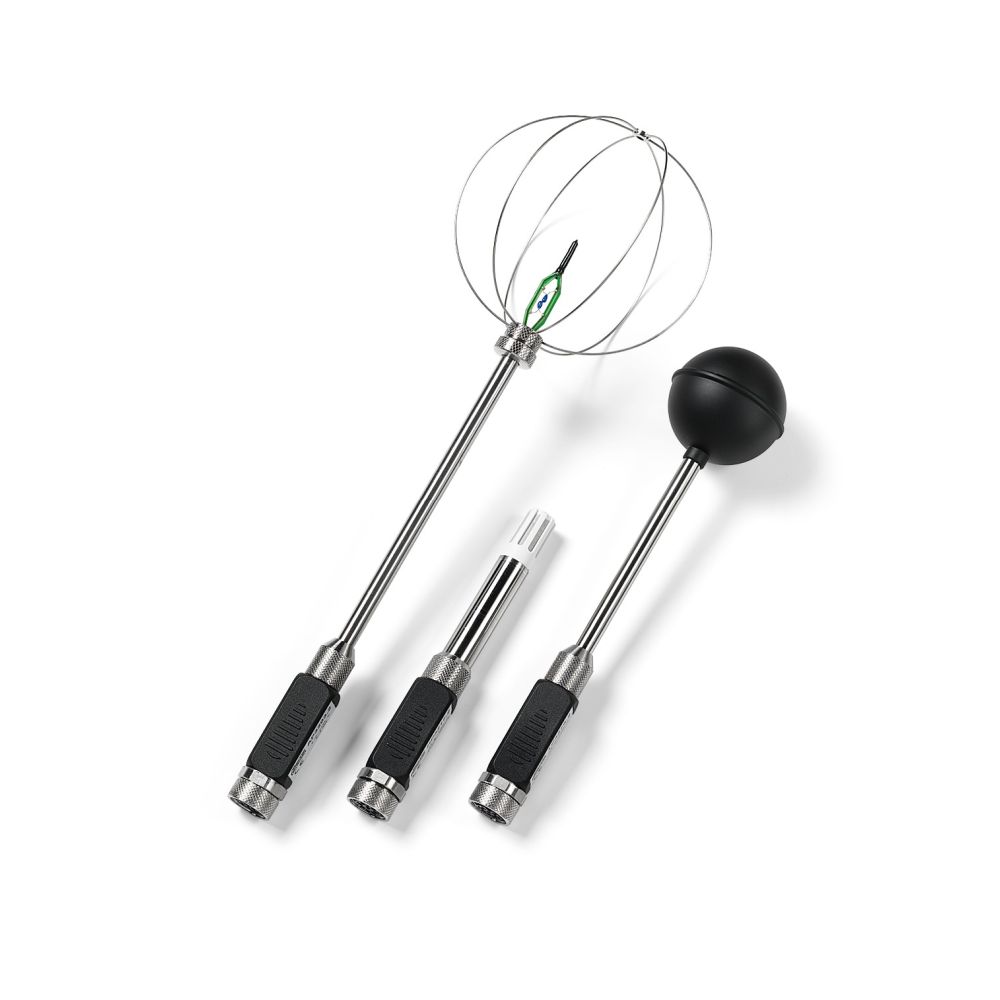

TP3207.2干球温度探头

传感器

Pt100（厚膜传感器）

精度

Class 1/3 DIN

量程

-40℃…100℃

分辨率

0.1℃

连接方式

4线制+SICRAM模块

尺寸大小

φ=14mm, L=150mm

TP3276.2黑球温度探头

传感器

Pt100

精度

Class 1/3 DIN

量程

-10℃…100℃

分辨率

0.1℃

连接方式

4线制+SICRAM模块

尺寸大小

φ=8mm, L=170mm

HP3201.2自然湿球温度探头

传感器

Pt100

精度

Class A

量程

4℃…80℃

分辨率

0.1℃

连接方式

4线制+SICRAM模块

尺寸大小

φ=14mm, L=170mm

HP3217.2温湿度一体探头

传感器

Pt100测温；电容测相对湿度

精度

温度

1/3 DIN

相对湿度

±1.5%RH（0…90%）; ±2%RH，(在剩余量程范围内)

量程

温度：-40℃…100℃； 相对湿度：0…100%RH

连接方式

4线制+SICRAM模块

尺寸大小

φ=14mm, L=150mm

AP3203.2万向型热线式风速探头

传感器

NTC 10Kohm

风速精度

±0.05m/s(0…1 m/s); ±0.15m/s(1…5 m/s)

量程

0…5 m/s

连接方式

7线制+SICRAM模块

尺寸大小

φ=8mm, L=230mm
